商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌肯创仪表
- 型号KCLD
- 连接方式法兰连接
- 测量范围0.5～10m/s（流量单位可选择）（m3/h）
- 电源电压220VAC 24VDC 3.6V电池供
- 精度等级1.0级
- 防爆等级ExdⅡBT4
- 防护等级IP65（防喷水型）
- 公称通径DN10-DN3000
- 工作温度-20~+150℃
- 工作压力PN16...40
- 输出方式多种输出
- 显示方式现场显示
- 适用介质化工，食品，环保，冶金等行业中各种腐蚀性液体，泥浆，污水，饮料，药液等
- 量程比1000：1
- 材质不锈钢
- 功耗＜10W
- 加工定制是
- 是否进口否
- 产地江苏
- 厂家肯创仪表
产品简介：
产品详情：产品介绍/INTRODUCTION

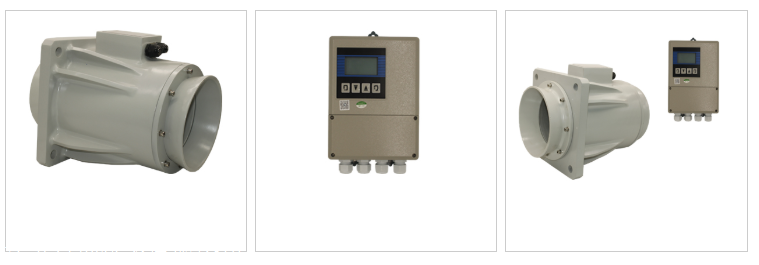

KCLDQ型潜水电磁流量传感器和l-mag型电磁流量转换器配套使用，用于连续测量明渠，涵洞或管道中各种导电液体或液固两相介质的体积流量。全塑料结构具有可靠的密封性，无运动部件，无电阻部件，耐腐蚀，结构简便，工作可靠。潜水电磁流量传感器和l-mag电磁流量转换器相配套，用于连续测量各种导电液体或液固两相的体积流量明渠，涵洞或管道中的介质。只要被测介质液固比为，则测量精度不受温度，压力，粘度，被测介质的密度（包括电导率）等物理参数的变化的影响。大于20μs/cm，电表测量不受电导率变化的影响。适用于明渠，涵洞和河流的测量。适用于圆形，矩形，梯形和其他形状测量不受河床升高，潮汐，下游水位等的影响上游和下游直管段的要求低，安装要求低，可以在原始通道上稍作改动施工周期短，安装和维护开支低建设成本。
运作方法/WORKING PRINCIPLE
根据法拉第电磁感应的法则，在管壁上垂直于测量管的轴线和磁力线安装了一对检测电极。当导电液体沿着测量管的轴线移动时，导电液体切断磁力线以产生感应电势。该感应电势包括两个。检测电极检测到该值与流量成正比，其值为：
E=KBVD
哪里：
电子感应电势；
K－与磁场分布和轴向尺寸有关的系数；
b－磁感应强度;
导电液体的v平均流速;
d－电极相距；（测量管内径）
传感器使用感应电势e作为流量信号，并将其传输到转换器。经过放大，转换和滤波的一系列数字处理后，使用了具有背光液晶显示瞬时流量和积累流量的点矩阵。转换器具有4〜20ma输出，报警输出和频率输出，并装备有RS－485和其他通讯接口，并赞成HART和MODBUS协商。
产品优势/PRODUCTADVANTAGES
1.潜水电磁流量计结构简便，无活动部件，具有很强的防污，防堵或防腐能力，可用于含悬浮固体或胶粘剂的流体；
2.潜水电磁流量计的测量范围宽，正常适用范围为20：1，一般为30：1或更大；
3.流量计是一种双向测量系统，具有三个累加器：正向总计，反向总计和差值总计；
可display。壮，反向流动，并具有多种输出：电流，脉冲，数字通讯，hart。
4.转换器使用表面安装技术（SMT），具有自检和自诊断机能。
5.测量不受流体密度，粘度，温度，压力和电导率变化的影响。
技术参数/TECHNICALPARAMETERS
如何选取产品/HOW TO SELECTPRODUCTSS
电磁流量计适用于：原油，化工，钢材，食品，电力，造纸，冶炼，给排水，石化，诊疗等行业。
一个可以满足各个行业的流量测量。
安装说明/INSTALLATIONPRECAUTIONS
1.并未振动和强电磁场的地方（例如大型电机和变频器附近）；
2.尝试垂直安装。对于水准安装，须要将其安装在较低的地方。不能安装管道的顶点以确保管道已满并防范气泡；
3.直管段要求，确保先达到管径的10倍，再达到5倍；
4.安装焊接型时，留意绝不连通仪器焊接，以免毁坏流量计；
5.外壳应尽量接地，屏蔽线单端接地，且连接点不能强电流接地。
6，为便于维护，需选项安装位置以满足维护要求。同时，可以安装旁通管，当流体时有发生故障时会带走旁通管；
7.避免放到在日光直射和高温的地方，并开展防水防潮处理；
8.应当考虑的其他要求，信号路由不应使用强电流线路。
生产过程/THE SERVICES WE CANPROVIDE
校准装置/CALIBRATIONDEVICE
