商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌肯创仪表
- 型号KC-LUGB
- 原理流体振荡式流量计
- 用途气体流量计
- 公称通径DN15-DN300mm
- 工作压力法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)；MPa
- 适用介质气体，液体，蒸汽
- 工作温度-40-250℃
- 测量范围0-10000m3/h
- 测量精度1.0%，1.5%，2.5%
- 安装形式夹装式，法兰连接式，卡箍式，插入式
- 加工定制是
- 产地江苏
- 厂家肯创仪表
产品简介：
产品详情：产品介绍/INTRODUCTION

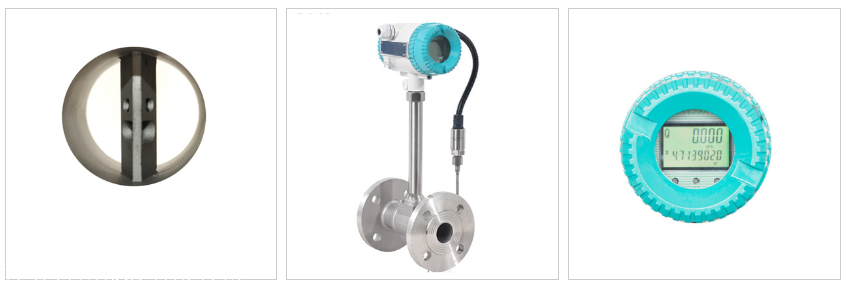

法兰连接式涡街流量计是一种体积流量计，根据卡门涡街原理测量气体，蒸汽或液体的体积流量，规范条件下的体积流量或质量流量。通过隔离，屏蔽，滤波等措施，克服了同类产品抗震性差，信号数据纷乱的疑问，并使用传感器封装技术和防护措施，保证了产品的可靠性。
产品优势/PRODUCTADVANTAGES
1.构造简便稳固，无活动构件，可靠性高，长期运转十分精确；
2.安装简便，维护便利；
3，检测传感器不直接触及被测介质，性能平稳，寿命长；
4.输出与流量脉冲信号成正比，无零漂移，精度高；
5，测量范围宽，量程比可以达到1：10；
6，压力损失小，运行成本低，更节能；
7.在一定的雷诺数范围内，输出信号频率不受流体的物理特点和成份变化的影响。仪表系数仅与涡旋发生器的形状和尺寸有关。在测量流体的体积流量时无需补偿。更换附件后一般而言，无需再度校准仪表系数
8.普遍的应用范围，蒸汽（饱和蒸汽），气体（空气，氧气，氮气，煤气，天然气，天然气，氢气，液化石油气，过氧化氢，烟道气，甲烷，丁烷，氯，燃料）气体，沼气，二氧化碳，氮气，乙炔，光气，氧气，压缩空气，氩气，甲苯，苯，二甲苯，硫化氢，@nz，氨水），蒸汽，液体和水等），液体（流量水，高温水，油，食用液体，化学液体等），液体和气体。
技术参数/TECHNICALPARAMETERS

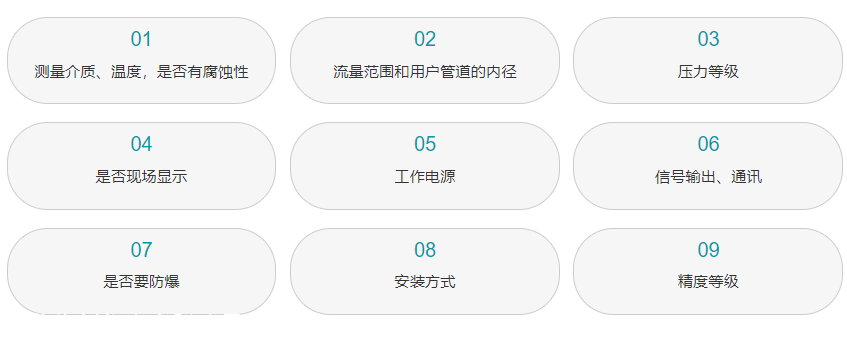

如何选取产品/HOW TO SELECTPRODUCTSS
1.测量介质：涡轮流量计是一种速度型流量计。它的原理决定了测量介质的种类，可以是液体，气体或蒸汽。目前，大多数工业场合，例如氮气，压缩空气，蒸汽，导热油等，大都是通过法兰相接的涡流来测量的。流量计;
2.管道直径：法兰连接型涡街流量计可根据安装方式的不同分为管道式和插入式安装。对于管道式，其管道直径与大多数其他流量计相同，较小的一种是dn15，较大的可以抵达DN300。如果需较大的口径，可以选取插件安装。常规口径范围可以达到DN2000，以上口径将根据协商提供；
3.测量精度：法兰连接型涡街流量计的精度也有多个等级，并根据测量介质而有所不同。管道型涡街流量计，如果是液体，则测量精度可以达到1.0级，用以气体测量，精度可以达到1.5级。如果是插入式涡街流量计，精度可以达到1.5和2.5；
4.中温：一般分为三个范围，分为常温，中平易近人高温。温度范围为-40〜100℃（常温），100〜250℃（中温），100〜320℃（高温）。如果现场介质的温度较高，例如过热蒸汽，可以用孔板流量计开展测量；
5. 公表示压力：主要根据安装方式来分割，市场上的主要要求如下，例如法兰卡装型（2.5mpa），法兰连接方式（1.0/1.6/2.5mpa），插件安装类别（1.6mpa/2.5mpa/4.0mpa）;
6.电源：根据当前市场需要，主要有+12VDC（三线脉冲输出），+24VDC（三线脉冲输出型和两线电流输出型）3.6v锂电池，双电源供应;
7.输出信号：根据当前市场需要，主要有电压频率脉冲输出，两线制4-20ma输出和hart输出。此外，有些场合或许需数字输出，我们也可以提供modbusRS485通讯。
应用范围/APPLICATIONFIELD
法兰涡街流量计适用于：原油，化工，冶炼，机器，食品，造纸，医药以及各种低粘度液体，气体，蒸汽等，例如城市管道供热，供水，燃气，单相流体的过程测量和节能管理。
安装说明/INSTALLATIONPRECAUTIONS
1.焊接专用法兰和直管段时，不能焊接传感器。
2.在安装过程中，传感器的流向标示应与管道中流体的流向一致。
3.安装传感器之前，必须将密封圈放在法兰槽中。压力和温度测量点的位置，压力点在传感器下游3〜5dn，温度测量点在5〜8dn下游
4.测量高温介质时，请勿用隔热材质裹传感器连杆；
5.连接传感器的屏蔽电缆的方向应尽可能远离强电磁场的干扰。绝对不容许与高压电缆一同置于，屏蔽电缆应尽量短，并且不得缠绕以减小分布电感，且尺寸不得超过200米；
6.在安装传感器之前，必须洁净管道。显影管子中的杂质，以免在流动后阻塞传感器。用以测量液体的管道中必须充满要测量的液体，以预防气泡干扰。

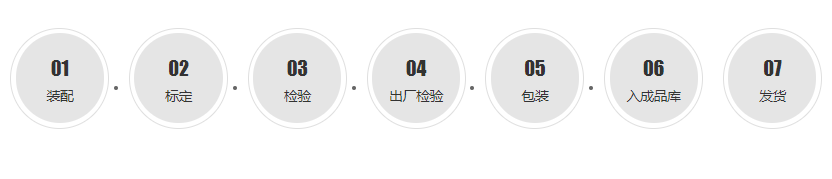

生产过程/THE SERVICES WE CANPROVIDE
校准装置/CALIBRATIONDEVICE
